一、外形及安裝尺寸
ZSC(D)型大速比減速機的外形圖及安裝尺寸表
注：Z100、Z102減速機的被動軸端為圓柱軸伸、A101減速機為套裝。
二、傳動比
三、承載能力表
ZSC(D)型大速比減速機承載能力表
四、詳細說明

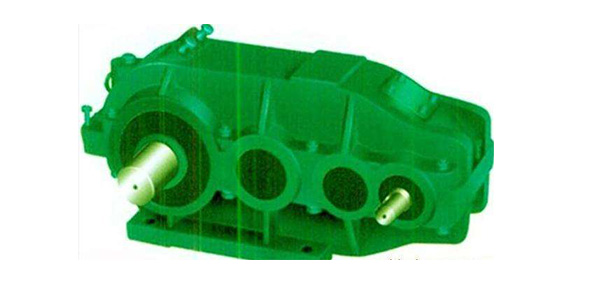

ZSC（D）型大速比減速機是在ZSC、ZSC（A）系列立式漸開線圓柱齒輪減速機基礎上改造設計的新產品，為立式漸開線圓柱齒輪減速機，四級圓柱齒輪傳動。主要用于橋式起重機小車運行機構和門式起重機運行結構，適合受結構限制采用立式安裝的工作場合，也適用于之相似安裝形式的傳動機構。輸出軸分為立式套裝式和立式圓柱式。ZSC（D）型大速比減速機適用條件是：1、高速軸輸入轉速不大于1500轉/分；
2、齒輪傳動圓周速度不得超過10米/秒；
3、工作環(huán)境溫度為-40度~ +45度；
4、本減速機可正、反兩向運轉。
